Ansichtskarten und Edeldruckverfahren in monochrom und mehrfarbig

[ReintjedeVos]

Gabi,

autotypische Raster gab es meistens NUR bei Buchdruck und Offsetdruck; bei Rakeltiefdruck habe ich keine gesehen früher als rund 1980

Gruss, Rein

[kartendruck]

Hallo Rein,

die autotypischen Raster ...
... werden bei der Fotografie im Strahlengang der Kamera bei der Aufnahme eingesetzt.

Rastertypen sind z.B.:
Linienraster, paralelle Linien
Kreuzraster, 2x paralelle Linien im 90°-Winkel zusammenmontiert
Rautenraster, 2x paralelle Linien im 60°-Winkel zusammenmontiert

Es gibt auch "Lichtdruckraster" als Rastertyp. Das wären dann keine Lichtdruckplatten gewesen, sondern "Fotomontagen mit Runzelkorn-Raster" als FotoNEGATIV
Wie kann man/frau denn feststellen, ob es eine echte Lichtdruckplatte war? (Evtl. nur Karten vor 1882 ?)

Bei der Autotypie wurden "Tonwerte (Halbtöne)" per Raster imitiert, um z.B. Fotografien oder Gemälde nachzubilden.
Die "Raster-Fotomontage-Negative" konnten bei der Druckplatten-Herstellung für alle Druckverfahren (Hoch-, Tief- und Flachdruck) verwendet werden ...

Über die Autotypie habe ich ein Online-Buch gefunden.
Du bist doch Mathematiker, da dürfte Dich Kapitel zwei sehr interessieren, mit vielen Formeln ...

LG, Gabi

[ReintjedeVos]

Das Backsteinraster:



Auf die blaue Linie wird gebaut!


----//-----//-----//-----
//-----//-----//-----
----//-----//-----//-----
//-----//-----//-----
----// ----//-----//-----
//-----//-----//-----
----//-----//-----//-----
//-----//-----// -----

[bm-franz]

Hallo,

verlassen wir mal die Raster und kehren zurück zum ursprünglichen Thema: Edeldrucke und Ansichtskarten in der Philokartie.
Da habe ich als gutes Beispiel eine Radierung um 1939 von Fritz Otto Goy:

[ATTACH]37238[/ATTACH] [ATTACH]37239[/ATTACH] [ATTACH]37240[/ATTACH] [ATTACH]37241[/ATTACH]

Edeldruck:
Ist die Radierung als Kupferstich ausgeführt und per Rakeltiefdruck vervielfältigt worden?

Philokartie:
Angeblich gibt es 18 Goy-Motive, bisher konnte ich im Netz nur 16 entdecken ...
Thema: Hannoversche Baudenkmäler
Druckerei: Verlagsgesellschaft Land und Garten A. Madsack & Co., Hannover

Eine zweite (?) Kartenauflage gab es ab den 50er-Nummern in gräulich, die ersten waren bräunlich.
Bei den ersten Karten gibt es außer der Kartennummer keine weiteren Angaben.
Die zweite (?) Auflage gibt auf der Rückseite kurze Informationen zum Motiv an.

Ich habe versucht, die Motive einer Strasse und Hausnummer zuzuordnen. Das ist aber schon schwierig
Im Netz gibt es auch alte Stadtpläne von Hannover ..., mal sehen, ob ich damit weiter komme ...

Irgendwie sind diese Karten (momentan ?) kaum verwendet zu finden.

Viele Grüße, Gabi

Hallo Gabi,

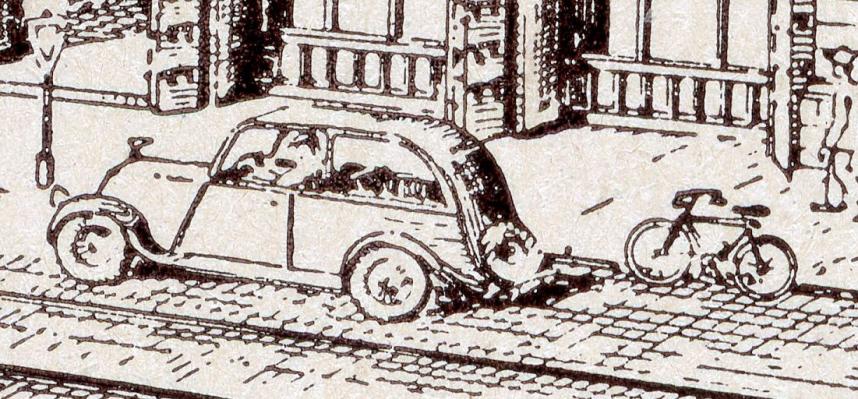

die Karten wurden im Hochdruckverfahren als Strichätzung gedruckt.

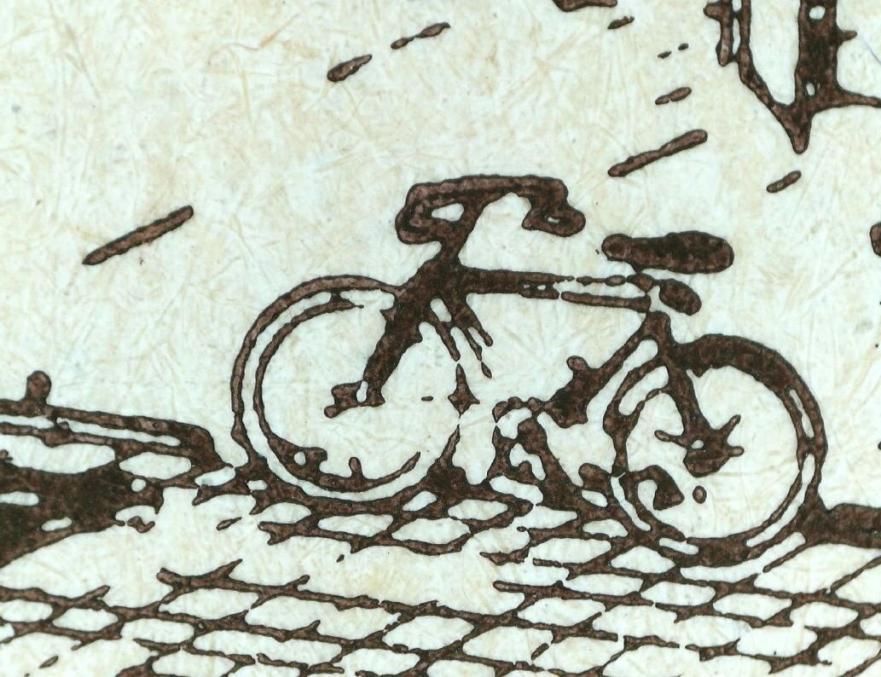

Siehe Bilder im Anhang. Beim kleinen Bild des Fahrrades mit 2400 dpi kann man die Quetschränder schon ganz gut sehen. Die Aufnahme mit dem USB-Mikroskop zeigt die Quetschränder noch besser.

Gruß bm-franz

[ReintjedeVos]

Franz!


SUPER!

[kartendruck]

Hallo Rein,

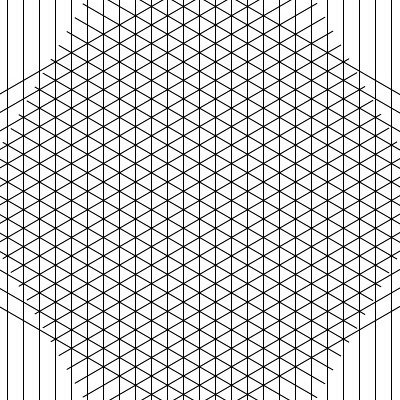

ist das Backsteinraster ein "Dreieckraster", siehe Bild ?

Das sind gleichschenkelige Dreiecke, 3 x 60° = 180°

Bei Schrift und Werteindruck vermute ich Buchdruck?

Gabi

[kartendruck]

Hallo bm-franz,

danke, da mußte ja dann echt viel weggeätzt werden (alle hellen Bildstellen)

Die Bilder sahen für mich so aus, als wenn "Aquarellfarbe" auf trocknes Papier aufgebracht wurde ...
Bei Strichätzung dachte ich bisher aber auch, dass die Strichzeichnung immer tiefgeätzt wird.

Gabi

[ReintjedeVos]

Hallo Rein,

ist das Backsteinraster ein "Dreieckraster", siehe Bild ?
[ATTACH]37312[/ATTACH]
Das sind gleichschenkelige Dreiecke, 3 x 60° = 180°

Bei Schrift und Werteindruck vermute ich Buchdruck?

Gabi

Gabi,

Nein, keine Dreiecke! Quadratische Backsteine ....



nur quadratisch und nicht rechteckig ...

Gruss, Rein

[kartendruck]

Hallo Rein,

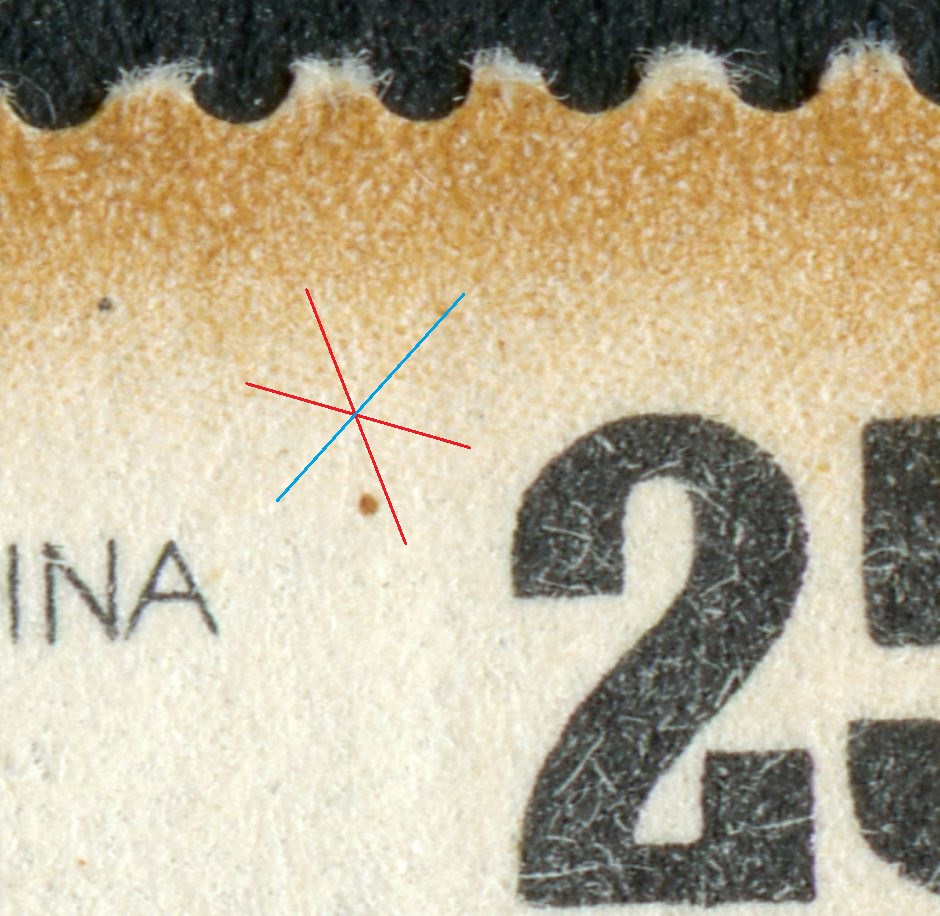

Backsteinraster Beitag #138, so wie hier mein Bild 1? Das war ein Puzzle (... Bild 2 )

Winkel: Blau = 45°, Rot = 15° und 75° ?

Viele Grüße, Gabi

[kartendruck]

Guten Morgen Rein,

das Backsteinraster (Beitrag #138) ist auf einer Briefmarke, wurde das überhaupt beim Kartendruck verwendet?

Deine Karte von 1908 aus den Beiträgen #60 und #134 ist im Buchdruck, schreibst Du.

Was ist mit dem autotypischen Schachbrettraster?

Wurde das nur beim Zeitungsdruck verwendet?

Dann wäre das hier auch uninteressant, es geht ja um Druckverfahren für Ansichtskarten ...

Viele Grüße, Gabi

[kartendruck]

Hallo bm-franz,

nochmal zurück zu Beitrag #84, Deine autotypisch geätzte Raster-Lithographie von 1897 (Flachdruck)

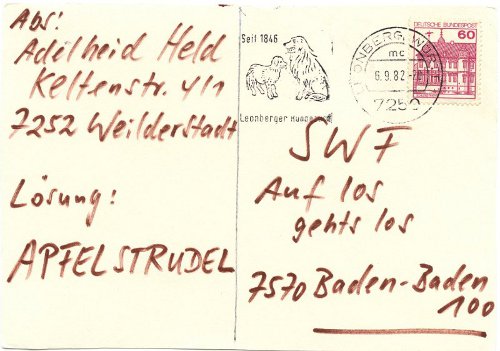

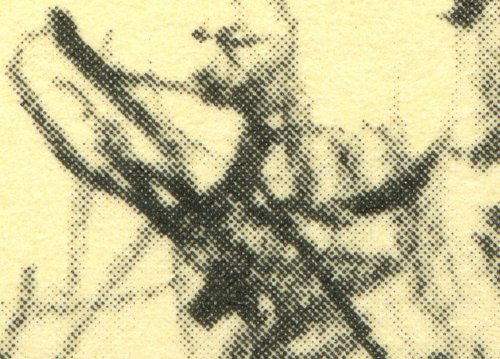

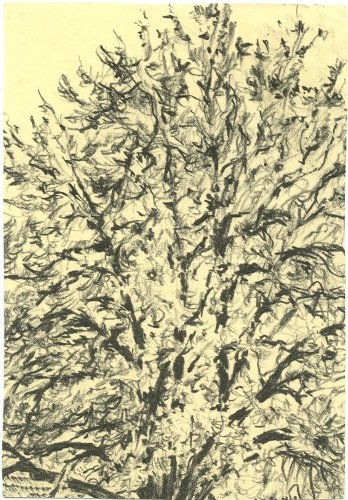

Bei nachfolgender Karte, versendet 1982, vermute ich auch eine autotypisch geätzte (Alu ?)-Druckplatte, allerdings im Offsetdruck (Flachdruck).


Wie ich auf diese Idee gekommen bin, möchte ich kurz begründen:
1.) die malerische Bildwirkung

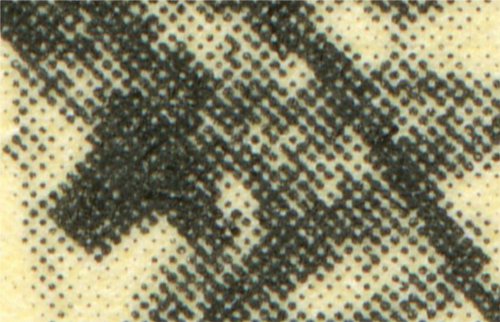

2.) die "ungleichmäßigen" Rasterpunkte
3.) die diagonalen Linien in den dunklen Bildteilen

Es kann natürlich sein, dass ich das falsch betrachte. Was meinst Du dazu

Viele Grüße, Gabi

[ReintjedeVos]

Gabi,

sieht aus wie autotypische Raster bei Buchdruck...



Gruss, Rein.

[ReintjedeVos]

Hallo Rein,

Backsteinraster Beitag #138, so wie hier mein Bild 1? Das war ein Puzzle (... Bild 2 )
[ATTACH]37313[/ATTACH] [ATTACH]37314[/ATTACH]
Winkel: Blau = 45°, Rot = 15° und 75° ?

Viele Grüße, Gabi

Vielen Dank! Sehr gut

[kartendruck]

Hallo,

nun reden wir die ganze Zeit über Hoch- und Tiefdruck und über geätzte Druckplatten.
Um welche Höhenunterschiede geht es denn überhaupt?

1mm (10^-3) ist sicher zu grob, 1µm (10^-6) scheint mir zu fein zu sein?

Weiß jemand von welchen "Abstand-Dimensionen" wir bei Metallplatten und Steinplatten wirklich sprechen?
Vielleicht Abstand > Farbpigment-Korngrößen (? 1/1000–1/100 mm ?) ?

Viele Grüße, Gabi

[kartendruck]

Hallo,

hat niemand eine Idee zur Standard-Ätztiefe?
Dann nehme ich einfach mal 0,05mm an, falls die Farbwalzen auch aus Metall waren/sind?

Viele Grüße, Gabi
